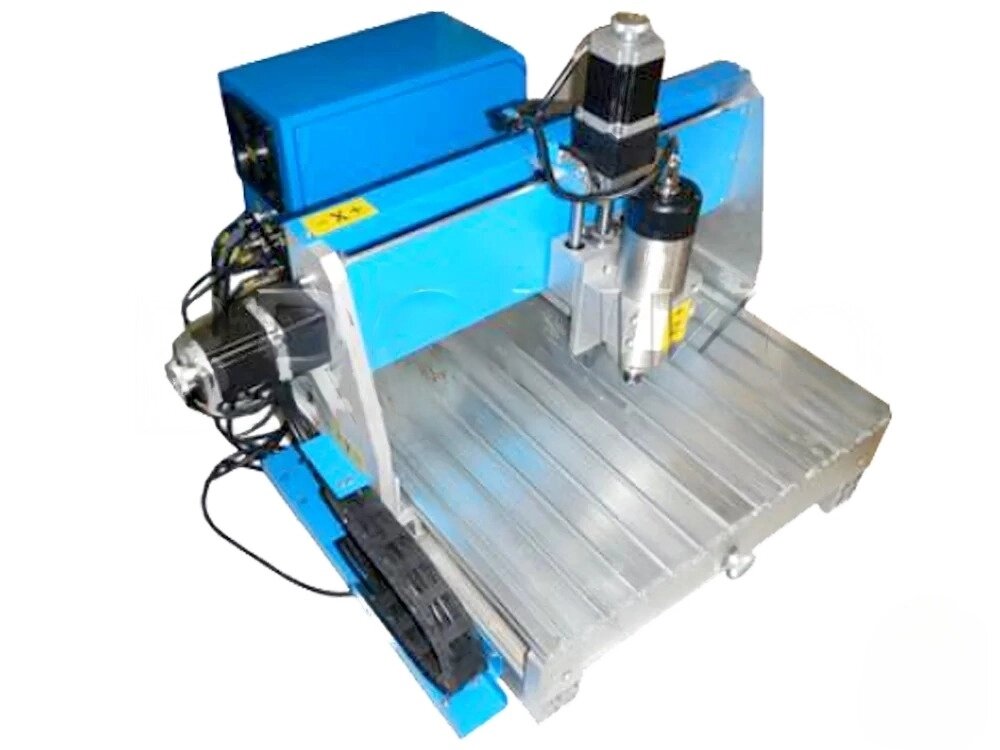

LK-3020. Настольный фрезерно-гравировальный станок

Настольный фрезерно-гравировальный станок с ЧПУ малого формата LK-3020 предназначен для 2D и 3D сложно контурной резки и гравировки не металлических материалов.

Основу мини CNC станка составляет крепкая металлическая рама, устойчивая к вибрациям. Передвижение портала и шпинделя осуществляется по линейным направляющим на скорости до 25 м/мин.

Особенности настольного фрезерного гравировального станка LK

Настольный фрезер LK оснащен шпинделем с жидкостным охлаждением. Может работать без компьютера, так как имеет память 128 Мб, что позволяет сохранять до 30 различных файлов, посредством USB интерфейса, совместим с ПО CAD и CAM.

Мини фрезер LK выполнен в настольном исполнении. Блок управления выполнен отдельно стоящим, что делает его более защищенным от пыли и грязи, а так же облегчает его сервисное обслуживание и ремонт.

Обрабатываемые материалы на мини гравировальном станке LK

Пластик, акрил, ПЕТ, ПВХ, МДФ, дерево, фанера, картон, а также металлических: алюминий, латунь, бронза, магний и так далее.

Механическая часть настольного фрезерно-гравировального станка

Механическая часть мини фрезерного станка с ЧПУ серии LK состоит из шаговых двигателей, шариковой винтовой пары и линейных стальных направляющих с линейными шарикоподшипниками. Управление механикой настольного фрезерного станка происходит с компьютера через контроллер NC Studio. Шариковая винтовая пара, установленная в CNC станок, шлифованная, что исключает люфты и неточность при работе гравировального станка. Шариковая винтовая пара не рассчитана на работу мини фрезера при сверхскоростях, но дает высокую точность и надежность при длительной эксплуатации. Структура осей - две круглые линейные стальные направляющие, а между ними установлена ШВП. Это делает координатные движения станка более точными и не допускает вибрации.

Электрическая часть настольного фрезерно-гравировального станка

Мини гравировальный станок работает от электросети 220 Вольт 16А. Электрическая схема настольного фрезерного гравировального станка с ЧПУ в стандартной комплектации состоит из блоков питания, блоков управления шаговыми двигателями и блока управления шпинделем (инвертер).

Шпиндель GDZ 0.8 кВт и 1.5 кВт с цангой ER-11 (в качестве опции, для больших форматов стола, оснащается шпинделем до 2.2 кВт с цангой ER-20). В стандартной комплектации в комплект фрезерного станка входит контроллер NC Studio, который вставляется в PCI слот персонального компьютера. Через эту плату происходит передача сигналов фрезерному станку.
